Manifold tersedak dan mematikan adalah salah satu peralatan penting yang dibutuhkan dalam produksi minyak dan gas. Meskipun banyak orang mungkin pernah mendengar tentang choke dan kill manifold, hanya sedikit yang benar-benar memahami apa itu manifold sebenarnya. Baca terus untuk mengetahui lebih lanjut tentang apa itu choke dan kill manifold, serta kegunaan dan signifikansinya dalam industri minyak dan gas.
Manifold tersedak adalah rakitan pipa dan katup dengan katup tersedak yang dapat disesuaikan. Pengaturan ini terutama bertanggung jawab untuk mengendalikan aliran dan tekanan selama pengujian sumur dan operasi produksi di darat dan lepas pantai. Dengan memasang choke manifold, operator dapat mengatur kecepatan aliran dan tekanan yang masuk ke peralatan pemrosesan, sehingga membantu dalam pengendalian produksi dan mengurangi risiko kerusakan peralatan. Selama pengujian sumur, kepala sumur dipasang ke manifold tersedak untuk mengontrol tekanan dan memungkinkan aliran komponen pengujian ke hilir.
Manifold choke & kill terutama digunakan dalam industri minyak dan gas, namun juga digunakan dalam industri tanpa parit untuk operasi pengeboran yang menggunakan lumpur pengeboran (juga dikenal sebagai cairan pengeboran).
Ada juga aplikasi lain dari manifold, yang digunakan untuk menurunkan tekanan yang didapat dari kepala sumur. Ini terdiri dari satu set katup bertekanan tinggi dengan dua jumlah tersedak minimum. Choke ini hadir dalam desain yang dapat disesuaikan atau tetap atau mungkin keduanya. Redundansi ini diperlukan ketika salah satu choke tidak dapat digunakan, dan aliran harus diarahkan dengan choke lain untuk menghindari downtime dalam produksi. Katup tersedak terdiri dari satu set katup papan luar dan katup dalam dengan flensa, pengukur tekanan, tersedak hidrolik dan manual.
Fitur utama dari choke manifold adalah untuk mengontrol tekanan cairan pengeboran yang dikeluarkan pada cutting head. Terutama selama resirkulasi, ketika lumpur disirkulasikan melalui choke manifold ketika pencegah ledakan ditutup.
Selama pengujian sumur, manifold tersedak memungkinkan aliran dan tekanan dikontrol. Manifold tersedak & mematikan biasanya terdiri dari lebih dari satu katup tersedak. Jika salah satu katup tersedak pada manifold gagal atau harus dihentikan fungsinya, aliran fluida dapat dialihkan ke katup lainnya.
Apa Komponen Sistem Manifold utama?
Tersedak:
Choke Parveen diproduksi dengan API 6A yang cocok untuk aliran tetap maupun variabel, dengan berbagai pilihan peringkat suhu dan koneksi akhir (API/ANSI, Flanged/Threaded) untuk memenuhi berbagai layanan. Ukuran tersedia dari 2,1/16" 2k hingga 3,1/16 15k. Manifold tersedak pada dasarnya merupakan rakitan katup tersedak. Katup ini dirancang sedemikian rupa untuk membatasi aliran bila diperlukan. Dengan menyetel katup, aliran dapat dengan mudah diatur. Katup tersedak yang dapat disesuaikan biasanya dilengkapi dengan batang katup manual atau otomatis dan lebih umum karena fleksibilitasnya.
Gerbang katup:
Umumnya, gate valve digunakan pada manifold karena ketahanannya yang tinggi terhadap keausan dan seal yang cukup. Mereka dirancang untuk mengontrol aliran fluida dari pembukaan hingga penutupan, namun tidak secara eksplisit dirancang untuk membatasi aliran. Jika katup gerbang membatasi aliran, hal ini dapat merusak bodi karena karakteristik fluida yang bersifat abrasif, yang dianggap sebagai fluida sarat padat. Selain itu, kerusakan dapat terjadi pada katup saat hilir karena kecepatan tinggi saat melewati bagian tersedak dan meningkatkan kemungkinan erosi.
Fungsi utama Manifold Choke dan Kill:
Fungsi utama manifold choke & kill adalah untuk meningkatkan keselamatan proses secara keseluruhan di sekitar lokasi. Dalam industri minyak dan gas, digunakan untuk mengontrol tekanan cairan pengeboran yang dikeluarkan pada cutting head. Rakitan katup tersedak yang merupakan elemen terpenting dari manifold dirancang khusus untuk membatasi aliran sesuai kebutuhan. Aliran dibatasi atau diatur dengan mengatur katup.
Pertahankan laju aliran yang diperlukan untuk pengujian. Pengujian yang berbeda mungkin memerlukan laju aliran yang berbeda pada periode waktu yang berbeda. Ada juga beberapa pengujian yang memerlukan perubahan laju aliran selama jangka waktu tertentu. Manifold tersedak dan mematikan dapat membantu operator mengontrol laju aliran ini secara efektif sesuai dengan persyaratan pengujian.
Dalam aplikasi tertentu, choke manifold dapat digunakan untuk mencegah atau meminimalkan jumlah pasir, serpihan, dan material lain yang masuk ke dalam sumur. Hal ini dapat dilakukan dengan mengurangi kecepatan aliran dan laju aliran.
Selain industri minyak dan gas, manifold tersedak dan mematikan juga digunakan dalam industri tanpa parit dan dalam aplikasi yang melibatkan pengeboran yang mencakup penggunaan cairan pengeboran atau lumpur pengeboran. Mereka juga digunakan dalam operasi industri seperti pengujian sumur lepas pantai dan darat serta operasi produksi.
Manifold memastikan bahwa fluktuasi tekanan di bagian hilir manifold tidak mempengaruhi tekanan lubang bawah dan laju aliran di sumur.

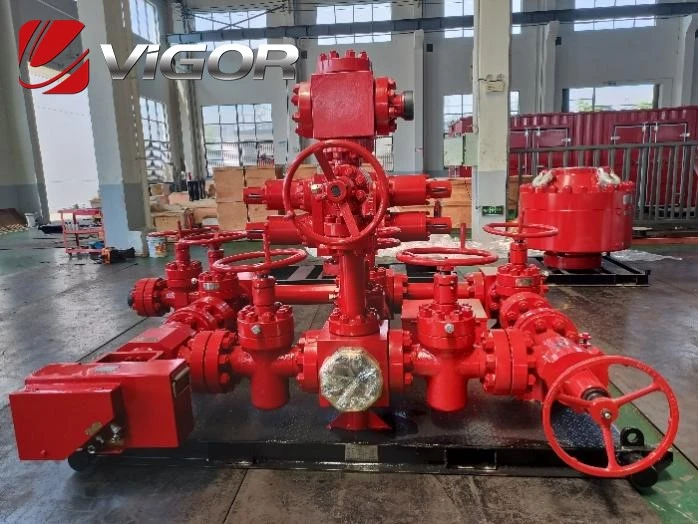

Choke dan Kill Manifold dari Vigor diproduksi dengan ketat sesuai dengan standar API 6A, dan kami melakukan pengujian ketat sebelum meninggalkan pabrik untuk memastikan bahwa produk yang diterima pelanggan sepenuhnya mematuhi standar untuk penggunaan lapangan dan siap untuk segera digunakan. Tim QC Vigor akan terlibat dalam keseluruhan proses produksi dan inspeksi, mengambil foto dan catatan, dan memberikan laporan inspeksi kepada pelanggan kami setelah semuanya selesai, yang akan sangat melindungi kepentingan pelanggan. Jika Anda tertarik dengan Vigor's Choke and Kill Manifold atau peralatan lain yang digunakan dalam industri minyak dan gas, jangan ragu untuk menghubungi Vigor untuk mendapatkan pelayanan terbaik.
